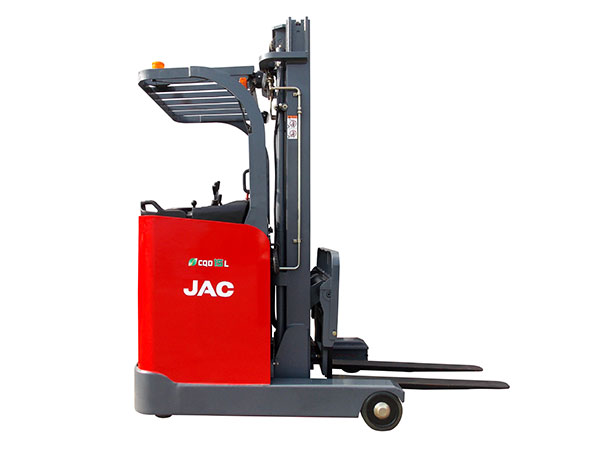

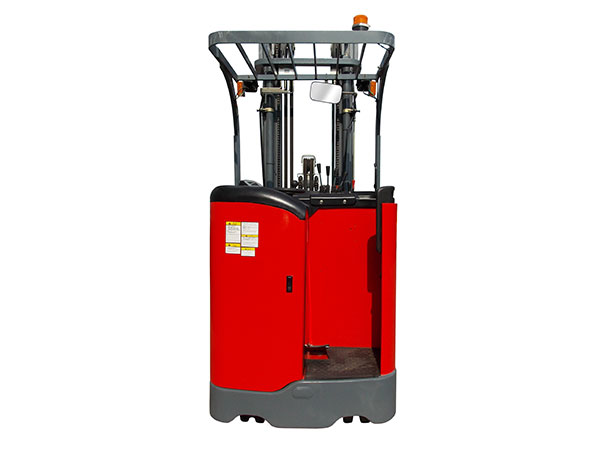

Empilhadeira retrátil
Especificações da empilhadeira elétrica retrátil
Número de Modelo o: CQD10M/15M
Capacidade nominal: 1000/1500kg
Mastro: mastro de 2 estágios básicos (3m)
Mastro opcional: Triplex (3.5m-7m)
Deslocamento lateral (opcional): Deslocamento lateral integral /Deslocamento lateral em cascata
Informação relacionada
Código HS: 8427209000
Marca: JAC
Mercado alvo: Mercado global
Certificado: CE / SGS / ISO9001 / ISO14001
Capacidade de produção: 20000 unidades/ano
Características da empilhadeira elétrica retrátil
Segurança e produtividade
1. A empilhadeira retrátil é designada com sistema de controle AC avançado que elimina a demanda para substituição de escovas de motor e também vem com um sistema de freio generativo inteligente.
2. Ela fornece velocidade de condução ajustável de 4 níveis de 3km a 10km.
3. Devido ao sistema EPS (direção assistida elétrica), a empilhadeira retrátil apresenta uma operação fácil, flexível e operação de direção muito mais segura.
4. Através da alavanca que suporta o controle manual, o equipamento de armazém suporta ajuste de velocidade de acionamento, elevação e descida da velocidade, assim como abertura e fechamento do estabilizador.
5. Estabilizadores (a uma certa altura de elevação), que podem trabalhar manualmente ou automaticamente, estão disponíveis para aumentar a estabilidade e segurança da empilhadeira elétrica durante o empilhamento de cargas.
6. A empilhadeira elétrica suporta manuseio de duas paletes ao mesmo tempo quando as forquilhas estiverem levantadas.
7. Válvula de alívio de pressão embutida protege a empilhadeira retrátil contra sobrecargas.
8. Tela de multi-funções: estado da bateria, horas de trabalho, situações de falhas, velocidade de condução (4 níveis), indicador de ângulo da direção de roda traseira, etc.
9. Bateria posicionada na parte inferior garante centro de gravidade mais baixo e melhor estabilidade. Capacidade de bateria de até 400Ah.
10. O sistema de implantação torna a substituição da bateria lateral muito conveniente.
11. Almofada de amortecimento é projetada para operação de baixo ruído.
12. A empilhadeira elétrica retrátil suporta desconexão automática de energia mediante as condições de emergência.
Vantagens estruturais da empilhadeira elétrica retrátil
1. Apesar de design de estrutura compacta, a empilhadeira retrátil suporta operações de cargas pesadas
2. Centro de gravidade mais baixo garante estabilidade.
3. Mastro com amplo ângulo de visualização garante uma visibilidade clara.
4. Mastro pode ser desmontado da estrutura de empilhadeira e possui boa intercambiabilidade.
5. Altura de passo baixo e pedal sensível garantem operação segura e confortável.
6. Teto de proteção frontal mais estreito garante menos possibilidade de se enganchar em algo
7. Suportando direção de 360 graus, a empilhadeira elétrica fornece um raio de viragem pequeno de 1,800mm.
8. Volante e suporte de braço ajustáveis aumentam grandemente o conforto do operador.
9. Roda de acionamento e roda equilibrada são combinados em conjunto para garantir estabilidade.
Capacidade de serviço
1. A empilhadeira elétrica é configurada com sistema de proteção de baixa tensão para prolongar a vida útil da bateria.
2. Devido a tecnologia BUS CAN, o equipamento para manuseio de cargas apresenta complexidade de cablagem reduzida, confiabilidade aprimorada e serviço fácil.
3. Sistema de conexão de bateria aprimorado permite que a bateria seja conectado e desconectado com mais facilidade para carregamento.
| Modelo | CQD15 | ||
| Alimentação | Bateria | ||
| Condução | Em pé | ||
| Capacidade de carga | kg | 1500 | |
| Peso com bateria | kg | 2740 | |
Pneus | Quantidade | 1×+2/2 | |
| Dianteiro (PU) | mm | Φ254×114 | |
| Traseiro (Borracha） | mm | Φ305×145×180 | |
| Balanceamento (PU) | mm | Φ178×73 | |
| Piso | Dianteiro | mm | 999 |
| Traseiro | mm | 618 | |
| Largura interna de garfos | mm | 771 | |
| Comprimento | mm | 2450 | |
| Largura | mm | 1114 | |
| Altura | mm | 2285 | |
| Distância de alcance | mm | 530 | |
| Distância ao solo mín. | mm | 100 | |
| Distância dos eixos ao solo | mm | 73 | |
| Largura corredor operacional（Palete 1100*1100） | mm | 2835 | |
| Distância de carga | mm | 500 | |
| Consola frontal | mm | 318 | |
| Distância entre eixos | mm | 1335 | |
| Raio de giro mín. | mm | 1632 | |
| Velocidade (carga completa/sem carga) | km/h | 10/10 | |
| Velocidade de elevação (carga completa/sem carga) | mm/s | 320/480 | |
| Velocidade de abaixamento (carga completa/sem carga) | mm/s | 420/400 | |
| Velocidade de alcance (carga completa/sem carga) | mm/s | 120/150 | |
| Capacidade de subir rampas (carga completa/sem carga) | mm/s | 10/10 | |
| Freio de serviço | Mecânico | ||
| Direção | Hidráullica | ||
| Potência do motor | kW | 4.5 | |
| Potência do motor de elevação | kW | 8.6 | |
| Tensão/capacidade da bateria | V/Ah | 48/400 | |
| Peso da bateria | kg | 670 | |
| Dimensões da bateria (C x L x A) | mm | 820×405×675 | |
| Modo de controle | AC/AC | ||
